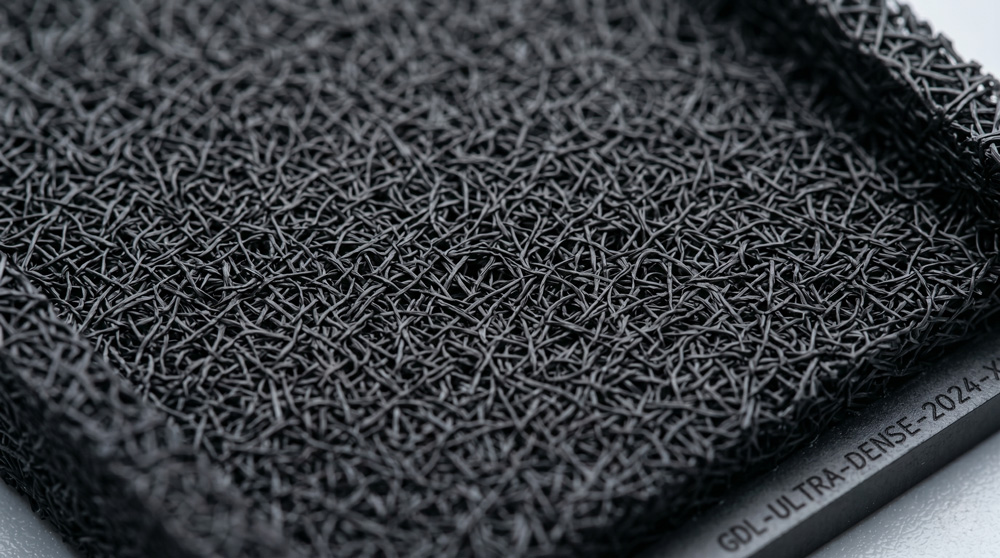

수소 연료전지용 GDL (Carbon Fiber Paper)
수소 경제를 위한 핵심 소재
고기능성 탄소 섬유 페이퍼(Carbon Paper) GDL로 수소 연료전지의 가스 확산 효율과 물 배출 성능을 극대화합니다.
GDL: 연료전지 성능을 좌우하는 보이지 않는 핵심
GDL(Gas Diffusion Layer)은 연료전지 내 막전극접합체(MEA)와 분리판(Bipolar Plate) 사이에 위치하여 배터리 성능을 좌우하는 보이지 않는 핵심입니다.
(주)한국정밀의 Carbon Fiber Paper GDL은 엄격한 품질 관리를 통해 스택 조립 시 요구되는 완벽한 밸런스를 제공합니다.
최적화된 기공도(Porosity)와 PTFE 발수 처리로 반응 가스의 원활한 공급과 생성물(물)의 완벽한 배출을 보장하며, 뛰어난 압축 복원력(Compression Rebound)과 전기/열 전도성으로 극한의 운전 조건에서도 연료전지의 효율과 내구성을 최상으로 유지합니다.

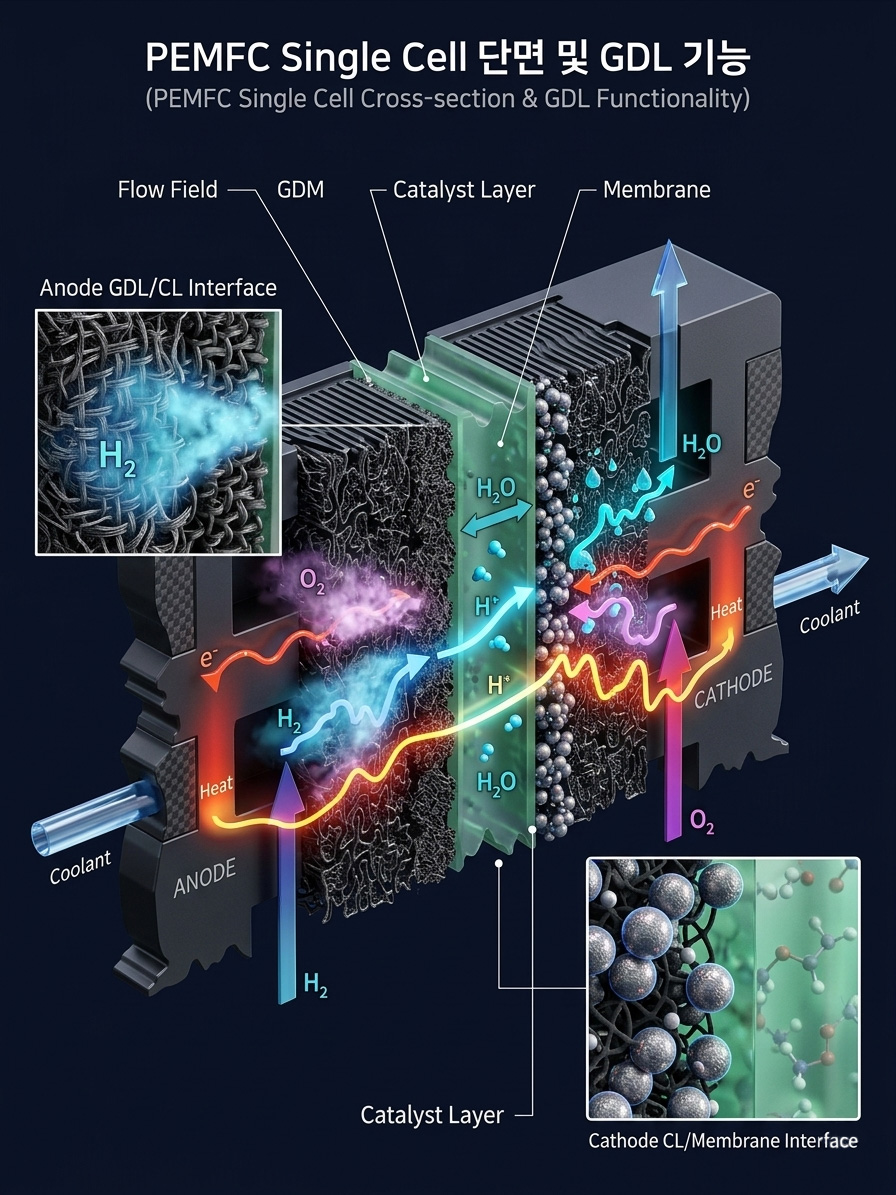

PEMFC 스택 내 GDL의 핵심 메커니즘
MEA(막-전극 어셈블리)와 분리판(Bipolar Plate) 사이에 위치하여 가스 확산, 수분 관리, 전기 전도 및 열 방출을 수행하는 연료전지의 핵심 다기능 레이어입니다.
Gas Diffusion
수소(H2)와 산소(O2)를 촉매층으로 균일하게 확산 공급
Water Management
반응 중 생성된 물(H2O)을 신속히 배출하여 '플러딩(Flooding)' 현상 방지
Electron Transport
촉매층에서 발생한 전기를 분리판으로 전달하는 고전도성 통로
Thermal Management
스택 내부의 열을 외부로 방출하는 효율적인 열 전도체
핵심 경쟁력
극초저저항 탄소 네트워크 (Ultra-Low Resistance)
1MPa 압착 조건에서 10 mΩ·cm² 이하의 초저 면적 저항(Through-plane Resistance)을 실현했습니다. 탄소 섬유 간의 최적화된 결합을 통해 옴 손실(Ohmic Loss)을 최소화하며, 스택 전체의 전압 효율을 극대화하여 고출력 운전 환경에서도 안정적인 성능을 보장합니다.
지능형 가스 확산 및 수분 제어 (MPL Integration)
정밀하게 제어된 MPL(Microporous Layer)과 고도의 발수 처리(Hydrophobic Treatment) 기술이 적용되었습니다. 이를 통해 반응 가스의 균일한 확산을 돕고, 생성된 물을 신속하게 배출하여 고전류 밀도 영역에서 발생하는 플러딩(Flooding) 현상을 원천적으로 방지합니다.
고강도 내구성 및 압축 복원력 (High Tensile Strength)
12MPa 이상의 강력한 인장 강도와 최적화된 압축률(23~25%)을 갖추고 있습니다. 스택 체결 시 발생하는 물리적 충격과 장기 운전에 따른 반복적 압력을 견뎌내며, 탄소 섬유의 탈락이나 변형 없이 일정한 성능을 장기간 유지하는 압도적인 내구성을 제공합니다.
스택 최적화 · 공정 단축 · 고출력 안정성
(주)한국정밀의 고기능성 GDL이 수소 연료전지 제조사에 제공하는 3대 실전 가치.
스택 제조 수율(Yield) 극대화 및 OPEX 절감
12MPa 이상의 압도적 인장 강도(Tensile Strength)로 자동화 적층 공정에서의 파손 리스크를 획기적으로 낮춥니다. 균일한 두께 제어(Tolerance)를 통해 스택 체결 시 발생하는 불량률을 최소화하여 제조 원가 절감과 전체 시스템의 생애주기 비용(TCO) 최적화를 실현합니다.
고전류 밀도 영역의 플러딩(Flooding) 원천 차단
독보적인 MPL(Microporous Layer) 설계와 정밀한 PTFE 함량 제어로 생성수(Water)를 신속하게 배출합니다. 고출력 운전 시 발생하는 물 고임 현상을 해결하여 가스 확산 통로를 상시 확보하고, 산소 농도 분극(Concentration Polarization)에 의한 전압 급강하를 완벽히 방어합니다.
초저저항 인터페이스 및 열 관리 솔루션
분리판(Bipolar Plate)과 MEA 사이의 접촉 저항을 10 mΩ·cm² 이하로 극소화하여 옴 손실(Ohmic Loss)을 획기적으로 줄였습니다. 우수한 수직 방향 열전도성을 통해 스택 내부의 열을 신속히 방출함으로써 촉매층의 열화(Degradation)를 막고 시스템 안정성을 보장합니다.
기술로 증명된 3대 성능 지표
수소 스택의 한계 운전 조건에서도 변함없는 신뢰성을 보장합니다.
Mass Transfer (최적화된 물질 전달)
75~85%의 정밀하게 제어된 다공성(Porosity)과 최적화된 기공 구조를 통해 산소와 수소의 균일한 확산을 실현합니다. 이는 고전류 밀도 영역에서도 농도 분극을 최소화하여 스택 전체의 출력 밀도(Power Density)를 극대화하는 핵심 근거가 됩니다.
Mechanical Integrity (기계적 건전성)
12MPa 이상의 강력한 인장 강도와 탁월한 압축 복원력(Rebound)으로 장기 가동 시 발생하는 반복적 열팽창 및 수축 조건에서도 물리적 구조를 유지합니다. 탄소 섬유의 탈락과 변형을 원천 차단하여 시스템의 장기 내구 수명을 보장합니다.
Interface Optimization (계면 저항 최적화)
10 mΩ·cm² 이하의 초저 면적 저항과 높은 수직 방향 열전도성을 통해 MEA와 분리판 사이의 전기적·열적 가교 역할을 완벽히 수행합니다. 셀 간 전압 편차를 줄이고 국부적인 열 집중(Hot-spot)을 방지하여 전체 스택의 안정적인 작동을 유지합니다.
적용 분야
수소 연료전지를 넘어 다양한 에너지 시스템의 핵심 요소로 활용됩니다.
PEMFC (수소 연료전지)
승용·상용 수소전기차(FCEV) 및 건물용·발전용 연료전지 스택의 핵심 가스확산층.
수전해 설비 (Electrolyzers)
그린 수소 생산을 위한 수전해 시스템 내 전극 보호 및 가스·수분 이송 레이어.
특수 ESS 및 신규 배터리 (Advanced Batteries)
흐름전지(RFB) 프레임 보조재 및 차세대 고출력 배터리 시스템의 통전/확산 부품.
일반 GDL vs (주)한국정밀 고성능 Carbon Paper
단순한 다공성 시트를 넘어, (주)한국정밀의 Carbon Paper는 극한의 출력 환경에서도 변함없는 전도성과 내구성을 제공합니다.
고기능성 Carbon Paper GDL, 수소 모빌리티의 성능 한계를 돌파합니다.
미래 수소 경제의 핵심은 스택의 고출력 밀도와 장기 내구성을 뒷받침하는 소재의 혁신입니다. (주)한국정밀은 검증된 물리적 스펙과 안정적인 공급망을 통해 차세대 연료전지 시스템의 상용화를 앞당깁니다.
R&D 및 성능 커스터마이징
고객사 스택의 고유한 운전 조건에 맞춰 기공 구조(Porosity)와 발수 특성(PTFE)을 정밀하게 튜닝한 최적의 GDL 솔루션을 제공합니다.
공급망 안정성 및 제조 수율 향상
글로벌 SCM 네트워크를 통한 안정적인 소재 공급은 물론, 고강도 탄소 섬유 페이퍼 적용으로 고객사의 스택 조립 공정 수율을 극대화합니다.
수소 생태계 전반으로의 확장성
모빌리티용 PEMFC를 넘어 수전해(Electrolyzer) 및 대형 ESS까지, 수소 경제 전 분야에 걸친 고신뢰성 가스확산층 부품을 공급합니다.
